目前，軸承、后擋與軸頸的組裝多采用冷壓裝工藝，壓裝設備為油壓機和微機控制的記錄系統。車軸磨削加工、后擋車削加工并磷化后與軸承一起按基軸制進行配置，通過位移-壓力復合曲線真實反映出壓裝的質量。一般情況下，軸承一次壓裝合格率可達96.3%以上，少數軸承一次壓裝不良的原因集中反映在壓裝曲線上，常出現曲線尖峰或滯后、陡噸的情況，特別是在RD2 (A)型車軸組裝時，此類現象更突出。部標準規定：軸承壓裝要慢速推進，壓力應平穩上升。
下面是本公司根據對軸承知識的了解，分享軸承壓裝曲線不良的原因以及解決措施相關內容。
1、軸承組裝的機理分析

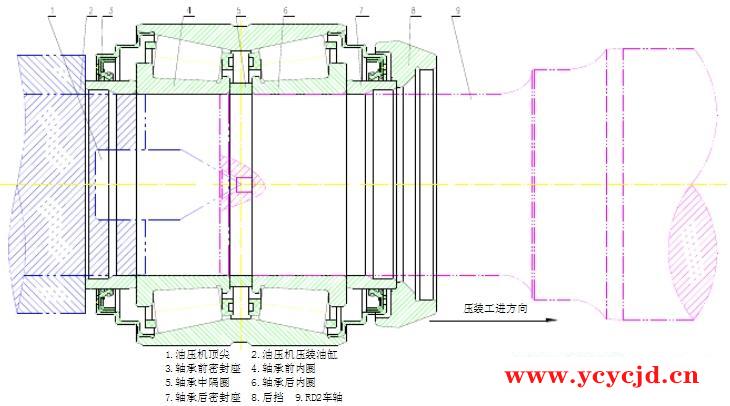

圖1 軸承壓裝結構示意圖
軸承組裝為過盈冷壓裝，采用的密封座內徑、軸承內圈內徑與軸頸過盈量在0.05~0.102mm之間，后擋內徑與防頸過盈量在0.018~0.085mm之間。在圖1的組裝過程中，軸承壓裝機的頂尖1伸出，使輪對精確定位，夾緊裝置將輪對固定。隨后壓裝油缸2推動放置在軸承托架上的軸承，當壓裝力克服了壓裝配合面上正壓力(壓裝過程中軸頸、后擋及軸承各部件都會產生彈性和塑性變形，配合面上便形成了正壓力)產生的摩擦力時，軸承(前后密封座3、7，兩內圈4、6，中隔圈5)和后擋8與車軸軸頸防頸產生相對移動，從而實現軸承的組裝，最后打印出反映壓力隨位置變化及保壓時間情況的位移-壓力曲線。
2、軸承壓裝曲線分析
1）合格曲線

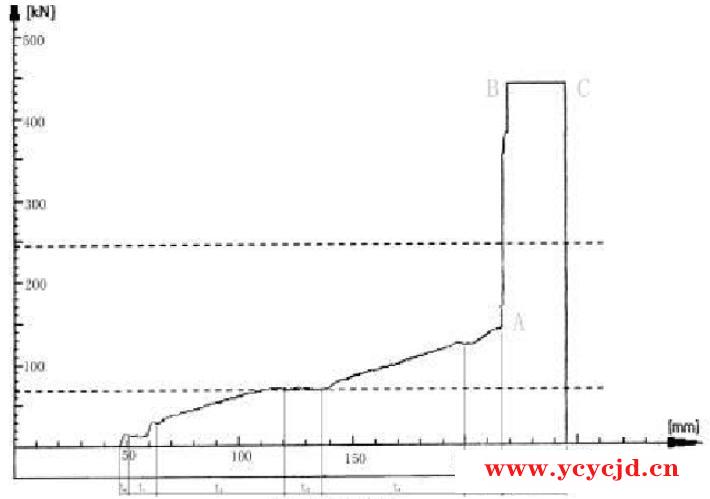

圖2 軸承壓裝曲線
圖2軸承壓裝曲線中縱坐標為壓力值(kN)，橫坐標為位移量，并有一反映保壓狀況的時間軸。自設備工進開始，每0.1mm記錄一個對應的壓力值，將這些點聯起來，便形成一條曲線，從而反映軸承在壓入軸頸過程中的每一位置的壓力變化。從下拐點A到上拐點B間，縱坐標是壓力值，而橫坐標雖還是位移量，但意義不同了，因?yàn)榇藭r(shí)軸承已經緊貼軸頸臺階，其移動量反映的是床身變形。從上拐點B向右至C點，橫坐標變?yōu)闀r(shí)間量，縱坐標仍為壓力值，它反映了時間與壓力的關系(保壓5s)從而完成整個組裝過程的曲線記錄。
根據軸承結構及壓裝順序可將曲線劃分7個階段:
t0:油壓機壓裝油缸2找正，曲線有起伏；
t1: 軸承后密封座7貼近車軸軸頸，至壓入為止，曲線上升后下降；
t2: 軸承后內圈6壓入，曲線均勻上升；
t3: 軸承中隔圈5貼靠車軸軸頸，間隙配合；
t4: 軸承前內圈4壓入，曲線均勻上升；
t5:后擋8壓入車軸防頸，復合階段，包含了整個軸承及后擋的變化，曲線上升即刻進入保壓t6階段(AB段反映床身變形)；
t6:保壓5s(BC段）。
2）、不良曲線
在實際壓裝中軸承內外圈均能滿足平穩上升的要求，曲線不良多出現在t1、t3、t5 階段。

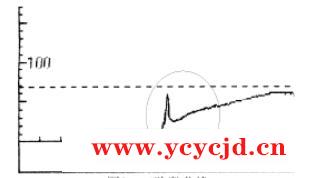

圖3 t1階段曲線

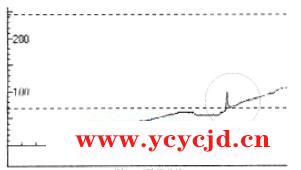

圖4 t3階段曲線
a、圖3中，軸承后密封座7沿車軸軸頸引入部進入配合狀態瞬間，有一找正克服很大摩擦力的過程。由于軸頸引入部及密封座的的過渡處配合不正，便出現了曲線尖峰的情況。
b、圖4中，軸承后內圈6全部壓裝至車軸軸頸后，受中隔圈5與軸頸引入部找正的影響，曲線出現了尖峰。

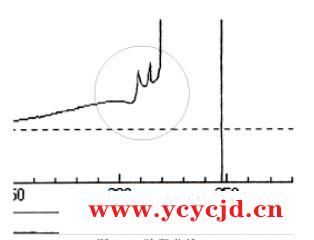

圖5 t5階段曲線
c、圖5中，壓裝至復合階段，由于此前壓裝過程中軸承各部件已經密貼，所以影響因素集中在后擋與車軸防頸的配合上。受后擋引入部、內表面質量及車軸防頸質量的影響，曲線會出現間歇性的尖峰。這類情況在RD2 (A)型車軸的組裝中，出現較多; B型軸中出現很少，幾乎沒有。

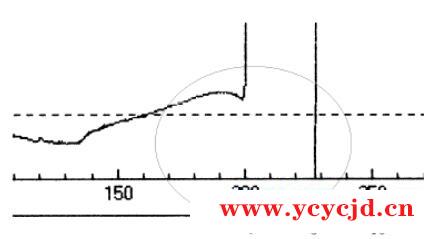

圖6 t5階段曲線
d、圖6中，雙端壓裝時，因壓力油的不同步左右曲線會相互等待，及后擋與車軸防頸的選配系數小，形成了曲線無爬擋過程。
3、措施及效果
1)對圖3、4情況，在零件加工時，要確保軸承密封座3、7及中隔圈5的粗糙度及消除引入部位的尖棱，要在磨削完車軸后對軸頸的引入部進行圓弧過渡00號砂布或油石打光，確保此處的圓滑過渡。
2)對圖5情況，分析認為與車軸的加工工藝有一定關聯。A型車軸軸頸、防頸是由兩部機床加工完成的，受磨床精度差異和工件二次裝夾的影響，很容易使軸頸、防頸相對于基準軸的同軸度出現一定偏差。因?yàn)榇藭r(shí)軸頸各部件已經貼緊，工進以軸頸為基準依然進行，后擋會先克服自身引入部處的尖棱(曲線上升后下降)，而后壓入帶有過盈系數的車軸防頸(曲線又上升)，受防頸磨削偏差影響，曲線接著會繼續上升或先下降后上升或一直微量下降，最終進入保壓t。階段的AB段。然而B(niǎo)型車軸軸頸防頸為加工中心磨削加工，其尺寸精度和定位精度相當準確。因此條件允許車軸的加工可全部采用B型軸。另外在后擋加工中，要嚴格控制加工質量并消除尖棱，以利于后擋在車軸防頸上的倒入找正。

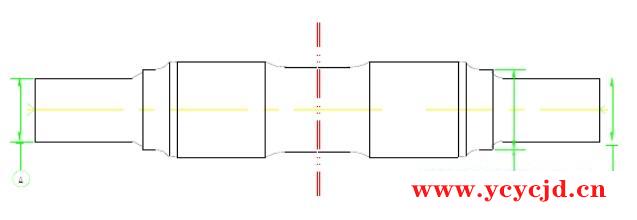

圖7 RD2軸
3)對圖6情況， 要嚴格按規定過盈量進行后擋與車軸防頸的選配。同時，調節兩端液壓油的流量及工進時間，以消除無爬擋過程的現象。
針對上述措施，對RD: 型輪對的軸承組裝做了長時間的現場跟蹤分析，曲線因尖峰或滯后、陡噸情況造成的退卸率顯著降低，軸承壓裝的一次合格率達到97.91%以上，可見效果非常顯著。
"
